Sb-dotiertes O3-Kathodenmaterial vom Typ Na0.9Ni0.5Mn0.3Ti0.2O2 für Na-Ionen-Batterien

KONG Guoqiang, LENG Mingzhe, ZHOU Zhanrong, XIA Chi, SHEN Xiaofang. Sb-dotiertes O3-Kathodenmaterial vom Typ Na0.9Ni0.5Mn0.3Ti0.2O2 für Na-Ionen-Batterien[J]. Journal of Inorganic Materials, 2023, 38(6): 656-662.

Abstrakt

Zyklenstabilität und spezifische Kapazität von Kathodenmaterialien für Natriumionenbatterien spielen eine wichtige Rolle für deren breite Anwendung. Basierend auf der Strategie der Einführung spezifischer Heteroelemente zur Optimierung der strukturellen Stabilität und spezifischen Kapazität von Kathodenmaterialien, O{{0}}Na0.9Ni0.5-xMn 0.3Ti0.2SbxO2 (NMTSbx, x{{10}}, 0.02, {{20 }}.04, 0.06) wurde durch eine einfache Festkörperreaktionsmethode hergestellt, und die Auswirkungen der Sb-Dotierungsmenge auf die Natriumspeichereigenschaften von Na{{46 }}.9Ni0.5Mn{{50}}.3Ti0.2O2 Kathodenmaterialien wurden untersucht. Die Charakterisierungsergebnisse zeigen, dass die elektrostatische Abstoßungskraft zwischen Sauerstoffatomen in der Übergangsmetallschicht nach der Sb-Dotierung verringert wird, während sich der Gitterabstand vergrößert, was die Deinterkalation von Na plus begünstigt. Unterdessen verringert die durch die Sb-Dotierung verursachte starke Elektronendelokalisierung die Energie des gesamten Systems, was zu einer stabilen Struktur führt, die das zyklische Laden und Entladen begünstigt. Der elektrochemische Test zeigt, dass die spezifische Anfangsentladungskapazität von undotiertem NMTSb0 122,8 mAh·g−1 bei 1C (240 mA·g−1) beträgt und die Kapazitätserhaltungsrate nach 200 Zyklen nur 41,5 Prozent beträgt. Die spezifische Anfangsentladungskapazität von dotiertem NMTSb0,04 beträgt jedoch 135,2 mAh·g−1 bei 1 °C, und die Kapazitätserhaltungsrate beträgt nach 200 Zyklen bis zu 70 %. Diese Studie zeigt, dass Sb-dotiertes O3-Kathodenmaterial Na0,9Ni0,5Mn0,3Ti0,2O2 die spezifische Kapazität bei der anfänglichen Entladung und die Kapazitätserhaltungsrate von Natriumionenbatterien erheblich verbessern kann. Unsere Ergebnisse legen nahe, dass die Sb-Dotierungsstrategie ein nützlicher Ansatz für die Herstellung hochstabiler Natriumionenbatterien sein könnte.

Schlüsselwörter:Sb-Doping; O3-Typ; Kathodenmaterial; Festphasenmethode; breite Spannung; Na-Ionen-Akku

Seit der Kommerzialisierung von Lithium-Ionen-Batterien werden sie häufig in tragbaren elektronischen Geräten, Elektrofahrzeugen und elektrochemischen Energiespeichern usw. eingesetzt. Allerdings sind die begrenzten Ressourcen und die ungleichmäßige Verteilung von Lithium ein wichtiger Faktor, der die Entwicklung von Lithium-Ionen-Batterien einschränkt . Gleichzeitig sind Natriumreserven reichlich vorhanden und weit verbreitet, und was noch wichtiger ist: Aufgrund der Ähnlichkeit der chemischen Eigenschaften von Lithium und Natrium ähnelt das Funktionsprinzip von Natrium-Ionen-Batterien dem von Lithium-Ionen-Batterien. Daher hat der Einsatz von Natrium-Ionen-Batterien im Bereich der Energiespeicherung im großen Maßstab große Aufmerksamkeit erhalten.

Zu den Kathodenmaterialien für Natriumionenbatterien gehören hauptsächlich Übergangsmetallschichtoxide, polyanionische Verbindungen und Preußischblau-Analoga. Darunter das Schichtoxid NaxTMO2 (TM bezieht sich auf Übergangsmetall, 0

Unter den verschiedenen NaxTMO2-Materialien vom Typ O{{0}}, über die berichtet wurde, hat NaxTMO2, das Ni und Mn enthält, aufgrund seiner reichlich vorhandenen Ni/Mn-Ressourcen und seiner hohen Speicherkapazität große Aufmerksamkeit auf sich gezogen. Beispielsweise hat NaNi0.5Mn0.5O2 vom Typ O3- eine hohe reversible Kapazität (133 mAh g−1). Gute Ratenleistung (30C, 40mAh g−1) und lange Zyklenlebensdauer (70 Prozent spezifische Kapazitätserhaltung nach 500 Zyklen bei 3,75 °C). Allerdings gibt es immer noch einige Probleme, die seine weitere Entwicklung einschränken, wie z. B. eine unbefriedigende Ratenleistung, komplexe Phasenübergänge beim Laden und Entladen und ein schneller Kapazitätsabfall, insbesondere bei hohen Spannungen von 4,1–4,5 V. Neuere Studien haben gezeigt, dass eine teilweise Dotierung anderer Elemente kann die Reversibilität des Phasenübergangs effektiv verbessern. Beispielsweise hat Ti-dotiertes Na0.9Ni0.4Mn0.4Ti0.2O2 einen reversibleren O3-P3-Phasenübergang zwischen 2,5 und 4,2 V und eine höhere spezifische Kapazität (197 mAh g{{39}) }) und eine stabilere Zyklusleistung. Fe-dotiertes NaFe0,2Mn0,4Ni0,4O2 hat eine hohe reversible Kapazität (165 mAh g-1) und einen stabilen Phasenübergang (87 Prozent Kapazitätserhalt nach 200 Zyklen) im Bereich von 4.0-4 .3 V.

Darüber hinaus kann die Dotierung mit Sb5 plus auch die Zyklenstabilität und Arbeitsspannung von Kathodenmaterialien verbessern. Um eine stabilere Materialstruktur und eine überlegene Ratenleistung in einem größeren Spannungsbereich für Schichtoxide vom Typ O3- zu erhalten. In dieser Studie wurde Ni2 plus in Na0.9Ni0.5Mn0.3Ti0.2O2 (NMT) teilweise durch Sb5 plus ersetzt, und zwar durch ein einfaches Festkörper- Zustandsmethode zur Untersuchung der Auswirkung der Sb-Dotierung auf die elektrochemische Leistung von Schichtoxiden und die Reversibilitätsänderung des O3-P3-Phasenübergangs in einem weiten Spannungsbereich.

1 Experimentelle Methode

1.1 Materialvorbereitung

Na{{0}}.9Ni0.5-xMn0.3Ti{{10}}.2SbxO2 (NMTSbx, x{{9 }}, 0.02, 0,04, 0,06) Materialien wurden durch die Festphasenmethode hergestellt. Die spezifischen Schritte sind wie folgt: Mischen Sie Na2CO3, NiO, Sb2O5, MnO2 und TiO2 im entsprechenden stöchiometrischen Verhältnis und fügen Sie unter Berücksichtigung der Flüchtigkeit von Na bei hohen Temperaturen einen zusätzlichen Molanteil von 5 Prozent Na2CO3 hinzu. Mahlen Sie es gleichmäßig mit einem Achatmörser und formen Sie mit einer Tablettiermaschine eine dünne Scheibe von ϕ16 mm. Zweimalige Wärmebehandlung bei 950 Grad in Luftatmosphäre, jeweils 12 Stunden lang. Das gleiche Verfahren wurde verwendet, um NMTSb0 ohne Sb2O5-Ausgangsmaterial herzustellen, und alle Proben wurden für die zukünftige Verwendung in einer Handschuhbox aufbewahrt.

1.2 Batteriemontage

Das aktive Material NMTSbx, Acetylenruß und Polyvinylidenfluorid (PVDF) wurden in einem Massenverhältnis von 7:2:1 abgewogen und eine entsprechende Menge N-Methylpyrrolidon (NMP) wurde zum Mahlen zugegeben, um eine gleichmäßig gemischte Aufschlämmung zu erhalten. Die Aufschlämmung wurde auf die Oberfläche einer Aluminiumfolie aufgetragen und die Oberflächenbeladung des aktiven Materials in der Elektrode betrug etwa 2,5 mg cm-2. 12 Stunden lang bei 80 Grad vakuumgetrocknet und dann mit einem Mikrotom als positiver Elektrode in kleine Scheiben mit einem Durchmesser von 12 mm geschnitten. CR2032-Knopfzellen wurden in einer mit Ar-Gas gefüllten Handschuhbox zusammengebaut (die Volumenanteile von Wasser und Sauerstoff lagen beide unter 1×10-6). Darunter besteht die Gegenelektrode aus einem Natriummetallblech, der Separator aus Glasfaser und der Elektrolyt aus 1 Mol L-1 NaClO4-Dibutylcarbonat plus Fluorethylencarbonatlösung (Volumenverhältnis 1:1).

1.3 Materialcharakterisierung und -prüfung

Das Röntgenbeugungsspektrum (XRD) der Probe wurde mit MiniFlex 600 (Rigaku, Japan, Cu K) getestet und die Kristallstruktur wurde von Rietveld mit dem Strukturanalysesystem (GSAS plus EXPGUI) weiter verfeinert ). Die mikroskopische Morphologie und Partikelgröße der Proben wurden mit dem Rasterelektronenmikroskop (SEM) JSM-7610F (JEOL, Japan) und dem hochauflösenden Transmissionselektronenmikroskop (HRTEM) JEOL JEM{3}}F beobachtet. Die Röntgenphotoelektronenspektroskopie (XPS) des Valenzzustands der Elemente wurde auf einem Escalab250xi-Spektrometer unter Verwendung einer achromatischen AlK-Röntgenquelle getestet. Das Molverhältnis jedes Elements in der Probe wurde mit einem optischen Emissionsspektrometer mit induktiv gekoppeltem Plasma (ICP-AES, iCAP 6300) analysiert. Lade- und Entlademessungen wurden bei Raumtemperatur mit einem Land CT2001A-Batterietestsystem zwischen 2,0 und 4,2 V durchgeführt, und die elektrochemische Impedanzspektroskopie (EIS) der Elektroden wurde mit einer elektrochemischen Workstation CHI660E (CH Instruments) gemessen.

2 Ergebnisse und Diskussion

2.1 Strukturmerkmale von NMTSbx

Die Elementzusammensetzung aller Proben wurde mittels ICP-AES bestimmt und die Ergebnisse sind in Tabelle S1 aufgeführt. Innerhalb des Messfehlerbereichs stimmt der tatsächliche Gehalt jedes Metallions im Wesentlichen mit der Designzusammensetzung überein. Im XRD-Spektrum von Abb. 1(a) haben alle Proben eine hexagonale -NaFeO2-Struktur vom Typ O3- (Raumgruppe R-3m), was mit NaNi0.5Mn{{ übereinstimmt. 9}}.5O2 (JCPDS 54-0887). Es wird gezeigt, dass die Einführung von Sb in das NMT-Gitter die intrinsische Struktur des Materials nicht verändert. Der Prozess der Herstellung von Schichtoxidkathoden mit hohem Nickelgehalt durch die Festkörpermethode führt zwangsläufig zu einer geringen Menge restlicher inaktiver NiO-Komponenten, und die Literatur zeigt, dass der Einfluss von Spurenmengen an NiO auf die Batterieleistung vernachlässigbar ist. In Abb. 1(b) sind die Beugungspeaks von NMTSb0.02, NMTSb{{20}}.04 und NMTSb{{28 }}.06 verschob sich zu großen Winkeln und verschiedene Peaks begannen in NMTSb0.06 aufzutreten. Gemäß der Bragg-Gleichung (nλ=2dsinθ) wird die durchschnittliche Korngröße des Pulvers qualitativ analysiert. Dabei ist n die Beugungsordnung, d die durchschnittliche Dicke (nm) der Körner der Probe senkrecht zur Richtung der Kristallebene, θ der Beugungswinkel, der dem stärksten Beugungspeak entspricht, und λ die Röntgenstrahlung Wellenlänge (nm). Die Ergebnisse der Kristallebenenberechnung zeigen, dass die Korngröße der Probe nach der Sb-Dotierung abnimmt, was mit dem Unterschied im Ionenradius von Sb (0,06 nm) und Ni (0,069 nm) zusammenhängt. Nach dem Satz von Vegard bedeutet dies auch, dass bei der Bildung von NMTSbx eine Mischkristallreaktion stattgefunden hat.

Abb. 1 Übersicht (a) und vergrößerte (b) XRD-Muster von NMTSbx (x=0, 0.02, 0.04, 0,06)

Abbildung 2(a, b) zeigt die verfeinerten XRD-Rietveld-Muster von NMTSb0 und NMTSb0.04, und die detaillierten Gitterparameter sind in Tabelle S2 aufgeführt. Es ist ersichtlich, dass die Gitterparameter von NMTSb{{10}}.04 (a=b=0.2979{{20 }} nm) sind im Vergleich zum ursprünglichen NMTSb0 (a=b=0.29812 nm) leicht reduziert. Dies wird auch auf die Tatsache zurückgeführt, dass der Ionenradius von Sb (0.06 nm) kleiner ist als der von Ni (0.069 nm), was mit der XRD-Analyse übereinstimmt. Der c-Wert (c=1.608391 nm) von NMTSb0.04 war im Vergleich zu dem von NMTSb0 (c=1.600487 nm) erhöht. Der Hauptgrund dafür ist, dass der Gitterparameter a/b empfindlich auf die Änderung der (Ni/Mn/Ti/Sb)-O-Bindungslänge der Basisebene der Schichtstruktur reagiert und der Einbau von Sb die Bindungslänge verkürzt. Dadurch wird die elektrostatische Abstoßung zwischen Sauerstoffatomen in der kontinuierlichen Übergangsmetallschicht (Ni/Mn/Ti/Sb) größer, was zu einem Anstieg von c führt. Darüber hinaus änderte sich nach der Berechnung das c/a-Verhältnis von NMTSb0 und NMTSb0,04 nicht wesentlich, es betrug 5,36 bzw. 5,39, beide waren größer als 4,99, was darauf hindeutet, dass die dotierten Proben eine gute Schichtstruktur beibehielten.

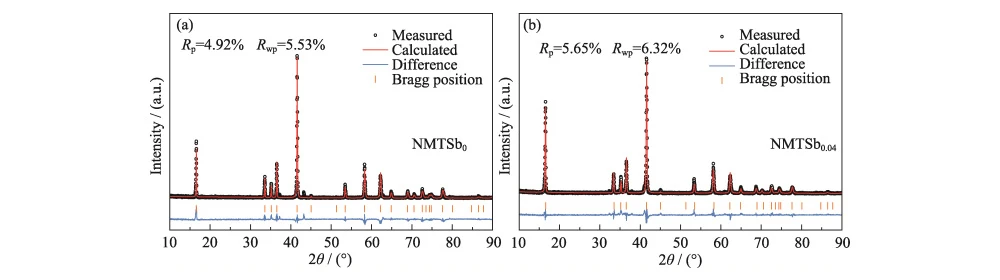

Abb. 2 Rietveld-Verfeinerung XRD-Muster von NMTSb0 (a) und NMTSb0.04(b)

Abbildung 3 zeigt die REM-Bilder von NMTSb0 und NMTSb0.04. Beide Produkte bestehen aus einer großen Anzahl dünner Scheiben im Mikro-Nano-Bereich mit gleichmäßiger Dicke und klaren Kanten. Insbesondere nach der Sb-Dotierung ist die Flockenoberfläche glatter und es mangelt nicht an einer hexagonalen Flockenstruktur mit scharfen Kanten und Ecken. Die selektive EDS-Elementaranalyse von NMTSb0.04 zeigt, dass die Elemente Na, O, Ni, Ti, Mn und Sb gleichmäßig in der Probe verteilt sind, was auch beweist, dass Sb-Elemente erfolgreich in das intrinsische Element dotiert wurden Struktur von NMTSb0.

Abb. 3 SEM-Bilder und EDS-Abbildungen von NMTSb0 (a, b) und NMTSb0.04 (c, d)

Die Mikrostrukturen von NMTSb{{0}} und NMTSb0.04 wurden weiter mit HRTEM beobachtet, und die Ergebnisse sind in Abbildung S1 dargestellt. In Abbildung S1(a, c) sind die Partikel vor und nach der Sb-Dotierung verbunden oder überlagert und erscheinen makroskopisch als blattartige oder annähernd kreisförmige oder polygonale Struktur. Die HRTEM-Bilder von Abbildung S1(b, d) zeigen die Gitterränder des Materials und die Gitterabstände von NMTSb{{10}} und NMTSb0.04 0.238 bzw. 0.237 nm. Beide entsprechen der (101)-Kristallebene und die Auswirkung der Sb-Dotierung auf den Gitterabstand stimmt mit den Ergebnissen der XRD-Analyse überein. Die Einschübe in Abbildung S1(b, d) sind die Punkte des ausgewählten Flächenelektronenbeugungsmusters (SEAD) von NMTSb0 und NMTSb0.04, was beweist, dass die erhaltenen NMTSb0 und NMTSb0.04 eine gute Kristallinität aufweisen.

Die Röntgenphotoelektronenspektroskopie (XPS) in Abbildung S2 zeigt die Oxidationszustandsergebnisse der Elemente Mn, Ni, Ti und Sb in NMTSb0 und NMTSb0.04. In Abbildung S2(a) entsprechen die beiden Hauptpeaks von NMTSb0 bei 877 und 850 eV Ni2p1/2 bzw. Ni2p3/2 und beide gehören zu Ni2 plus in der Probe. Der Bindungsenergiepeak bei 858,2 eV ist ein häufiger Satellitenpeak im Ni-Element. Das Ni2p1/2 von NMTSb0.04 spaltet sich in zwei Peaks auf, was darauf hindeutet, dass die Einführung von Sb in das NMTSb0-Gitter die Anzahl der äußeren Elektronen um Ni verringern kann, was zu ein starker Elektronendelokalisierungseffekt. Übergangsmetalle haben stärker delokalisierte d-Orbitale, was die Metall-Metall-Wechselwirkung von MO6-Oktaedern mit Seitenverknüpfung in der Schichtstruktur verstärken kann, wodurch der Kollaps von MO6-Oktaedern gehemmt und die Nebenreaktionen von Gittersauerstoff und Elektrolyt gemildert werden. Während des Lade-Entlade-Prozesses wird die Struktur des geschichteten Oxidmaterials stabiler, was darauf hindeutet, dass eine starke Elektronendelokalisierung sich positiv auf die strukturelle Stabilität von NMTSb0.04 auswirkt. Für das Mn-Element weisen der Mn2p3/2-Peak bei 642 eV und der Mn2p1/2-Peak bei 652 eV in Abbildung S2(b) auf das Vorhandensein von Mn im Plus-4-Valenzzustand sowohl in NMTSb0 als auch in NMTSb{ hin. {84}}.04. Der Mn2p3/2-Peak bei 643 eV kann mit dem Mn3 plus-Peak abgeglichen werden. Die oktaedrische Konfiguration von Mn3 plus wird deformiert, was durch die Ginger-Taylor-Verzerrung verursacht wird. Die Auflösung des Mn-Elements führt zu einem schnellen Kapazitätsabfall, während Ti in NMTSb0,04 einen Teil des Mn ersetzt. Die Reduzierung des Mn-Gehalts kann auch das strukturelle Gerüst des Materials stabilisieren und dadurch den schnellen Rückgang der Batteriekapazität verhindern durch den Ingwer-Taylor-Effekt. Die typischen Bindungsenergiespitzen von Ti2p1/2 und Ti2p3/2 bei 457,3 und 453,1 eV für NMTSb0 in Abbildung S2(c) entsprechen dem stabilen Plus-4-Valenzzustand von Ti. Während die Ti2p1/2- und Ti2p3/2-Peaks bei 454,1 und 463,9 eV von NMTSb0,04 Ti im Plus-3-Valenzzustand entsprechen. Aus Sicht der Ladungskompensation ist dies hauptsächlich auf die Reduktionsreaktion von Ti nach Einführung von hochvalentem Sb5 plus zurückzuführen. Während der Lade-Entlade-Reaktion existierte Ti4 plus weiterhin in stabiler Form, was in der Cyclovoltammetrie-Kurve (CV) von NMTSb0,04 verifiziert wurde, wie in Abbildung 4 dargestellt. Dies zeigt auch, dass die Quelle der Batteriekapazität nichts hat mit dem Redoxpaar Ti4 plus /Ti3 plus zu tun. Darüber hinaus bestätigen die Bindungsenergiepeaks von NMTSb0.04 bei 529–536 eV in Abbildung S2(d) das Vorhandensein von Sb.

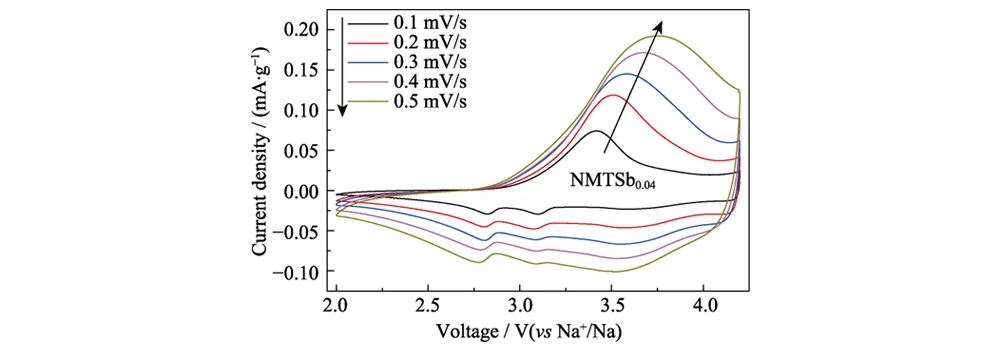

Abb. 4 CV-Kurven des Kathodenmaterials NMTSb0.04

2.2 Elektrochemische Leistung

Abbildung 5 zeigt das Nyquist-Diagramm der elektrochemischen Impedanz von NMTSbx. Darunter stellt der Halbkreis im Mittel- und Hochfrequenzbereich den Ladungsübertragungswiderstand (Rct) zwischen dem Elektrolyten und der Elektrode dar, und die schräge Linie im Niederfrequenzbereich stellt den Warburg-Widerstand dar, der durch die Diffusion von Natriumionen verursacht wird. Die Anpassung der Ersatzschaltung zeigt, dass der Rct von NMTSb0 und NMTSb0.04 1185,4 bzw. 761 Ω beträgt. Mit zunehmendem Sb-Dotierungsgehalt nimmt auch die Impedanz der Probe ab. Wenn x=0.04, erreicht die Impedanz der Probe den Minimalwert. Eine weitere Erhöhung des Sb-Dotierungsgehalts führt zu einer Erhöhung der Impedanz. Bei x=0.06 übersteigt die Impedanz die der NMTSb0-Probe. Durch einen geeigneten Dotierungsgehalt kann der optimale Metallzwischenschichtabstand der Schichtstruktur erreicht, reibungslose Elektronentransportkanäle sichergestellt, die dynamischen Eigenschaften von NMTSb0,04 verbessert und gleichzeitig die Stabilität der Gesamtstruktur berücksichtigt werden.

Abb. 5 Elektrochemische Impedanzspektren von NMTSbx

Under the condition of current density of 1C (240 mA·g−1) and voltage range of 2.0-4.2 V, the sodium storage performance of the Na-ion battery with NMTSbx as the electrode was tested. As shown in Figure 6(a), the reversible capacities of NMTSbx (x=0, 0.02, 0.04, 0.06) samples are 122.8, 128.0, 135.2 and 103.9 mAh g−1, respectively. The difference in specific capacity is due to different doping content. The strategy of chemical element substitution can suppress the irreversible phase transition and improve the sodium ion transport kinetics. The advantages are summarized as follows: replace highly active elements with electrochemically inactive and structurally stable elements, such as preventing cation mixing by increasing the energy barrier of Ni2+ migration, and reducing the oxygen released during electrochemical cycling by strengthening metal-oxygen bonds. Doping or replacing transition metal sites can significantly inhibit the phase transition, inhibit transition metal ion migration, and improve the chemical and electrochemical stability of desodiumized materials. The specific doping content should be explored according to the type of doping element and the intrinsic structure. . On the one hand, doping with high-valent metal ions can improve the bulk conductivity of the material after the metal ions enter the interior of the lattice. When the mole fraction of doping is greater than 1% (stoichiometric ratio x>{{0}}.01) nimmt der spezifische Widerstand schnell ab, was einen großen Einfluss auf die Leitfähigkeit hat. Andererseits verringert eine zu hohe Dotierungsmenge zwangsläufig den Gehalt an Redoxpaaren im System und beeinflusst die Energiedichte des Systems, während eine zu geringe Dotierungsmenge nicht ausreicht, um die Struktur von Schichtoxidmaterialien zu stabilisieren. In dieser Studie ist NMTSbx(x=0, 0.02, 0,04, 0,06), x das stöchiometrische Verhältnis und der tatsächliche Dotierungsgehalt beträgt 2 Prozent, 4 Prozent und 6 Prozent nach Molanteil. jeweils.

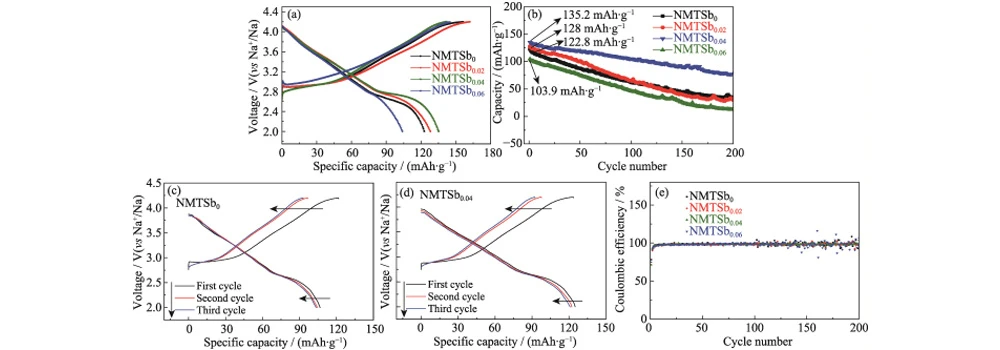

Abb. 6 Leistung von Na-Ionen-Batterien mit NMTSbx als Elektroden

(a) Lade- und Entladekurven von Na-Ionen-Batterien mit Proben als Elektroden für den ersten Zyklus bei 1 °C; (b) Zyklenleistung von Na-Ionen-Batterien mit Proben als Elektroden bei 1 °C für 200 Zyklen; (c, d) Lade- und Entladekurven von Na-Ionen-Batterien mit Proben als Elektroden für die ersten drei Zyklen bei 5 °C; (e) Coulomb-Wirkungsgrade von Na-Ionen-Batterien mit NMTSbx als Elektroden für 200 Zyklen bei 1C. Bunte Zahlen sind auf der Website verfügbar

In Abb. 6(a) enthält die Lade-Entlade-Kurve der undotierten Probe NMTSb0 offensichtlich mehrere Spannungsplateaus und Stufen, was darauf hinweist, dass in der Schichtstruktur mehrere Phasenübergänge von hexagonal zu monoklin auftreten können. Während jedoch ein Zwischenschichtschlupf der Übergangsmetallschicht auftritt, ist die gesamte Lade-Entlade-Kurve relativ glatt. Die drei Spannungsplattformen über 3,00 V neigen dazu, unscharf zu sein. Für NMTSb0 ist die Ladekurve hauptsächlich in zwei Teile unterteilt: den Steigungsabschnitt um 3,00-3,80 V und den langen Plateauabschnitt oberhalb von 3,80 V . Als jedoch Sb eingeführt wurde, stieg die Anfangsspannung des Plattformsegments auf über 4,00 V. Für die Entladungskurve tritt das lange Plateau normalerweise im Spannungsbereich von 2,50–2,75 auf V. Das Auftreten des Spannungsplateaus kann auf die Umwandlung der O3-Phase in die P3-Phase zurückgeführt werden, während das Steigungssegment bei steigender Spannung durch die Mischkristallreaktion mit der P3-Struktur verursacht wird. Abbildung 6(b) ist ein Vergleich der Zyklusleistung von NMTSbx (x=0, {{30}}.02, 0.0 4, 0.06) Elektroden bei einer Stromdichte von 1C. Es ist erwähnenswert, dass die Zyklenstabilität von NMTSb0.04 Kathodenmaterial am besten ist und etwa 70 Prozent der reversiblen Kapazität nach 2{{95} }0 Zyklen. Im Gegensatz dazu nimmt die spezifische Kapazität der NMTSb{{1{{1{107}}5}}1}}-Elektrode sehr schnell ab, wobei der Anfangswert 122,8 mAh g-1 beträgt und auf 51 mAh abfällt g-1 nach 200 Zyklen und nur noch 41,5 Prozent der spezifischen Kapazität übrig. In Abb. 6(c, d) beträgt die spezifische Kapazitätserhaltung der NMTSb0,04-Elektrode selbst bei einer sehr hohen Rate von 5C (1200 mA g−1) immer noch 92,6 Prozent (125,3 mAh g−1). Die spezifische Kapazität der NMTSb0-Elektrode beträgt nur 106,7 mAh·g−1 und ist damit anderen beschriebenen Schichtoxiden vom O3--Typ überlegen. Die anfängliche spezifische Entladungskapazität von O3-Na(Ni1/3Mn1/3Fe1/3)0,95Al0,05O2, hergestellt von Yans Gruppe bei einer Rate von 0,1C, beträgt 145,4 mAh·g−1. Und nach 80 Zyklen bei 0,2 °C beträgt die reversible spezifische Kapazität 128,4 mAh·g−1. Das von Guos Forschungsgruppe hergestellte O3-NaNi0,5Mn0,5O2 hat eine spezifische Kapazität von 80 mAh·g-1 im Spannungsbereich von 2-4 V bei einer Rate von 2C. Abbildung 6(e) zeigt die Coulomb-Effizienz der Na-Ionen-Batterie während kontinuierlicher Zyklen bei 1 °C. Unter diesen ist die Coulomb-Effizienzverteilung der NMTSb0,04-Elektrode stabil und tendiert zu einer geraden Linie und bleibt im Wesentlichen bei 98 Prozent, was auch darauf hindeutet, dass ihre Schichtstruktur stabiler ist. Allerdings schwankte die Coulomb-Effizienz der NMTSb0-Elektrode erheblich nach 140 Zyklen und es gab einen großen Sprung, als sie nahe bei 200 Zyklen lag. Die mit NMTSb0,04 zusammengebaute Batterie wurde nach 200 Zyklen zerlegt und verarbeitet, und das XRD-Spektrum der Elektrodenfolie wurde getestet; die Ergebnisse sind in Abbildung S3 dargestellt. Die XRD-Beugungspeaks des NMTSb0,04-Polstücks verschoben sich nach dem Zyklieren nicht wesentlich, was darauf hindeutet, dass die irreversible Phasenänderung des NMTSb0,04-Kathodenmaterials nach der Dotierung unterdrückt wurde.

3 Fazit

In dieser Studie wird Na{{0}}.9Ni0.5-xMn0.3Ti{{10}}.2SbxO2 (NMTSbx, x=0, 0.02, 0,04, 0,06), ein geschichtetes Oxidkathodenmaterial für Natriumionenbatterien, wurde durch eine praktische Festkörpermethode hergestellt. Seine Partikel bestehen aus Mikro-Nano-Flocken mit gleichmäßiger Dicke und klaren Kanten, und die Korngröße nimmt ab, nachdem Sb einen Teil von Ni ersetzt hat. Gleichzeitig führt die Dotierung von Sb zu einer starken Elektronendelokalisierung, wodurch die Energie des gesamten Systems verringert und eine stabile Struktur erhalten wird, die langfristige Lade-Entlade-Zyklen begünstigt. Im elektrochemischen Test im Bereich von 2,00-4,20 V unterdrückte die Dotierung mit Sb den irreversiblen Phasenübergang des Kathodenmaterials und verbesserte die Arbeitsspannungsplattform. Beim Laden und Entladen mit einer Rate von 1 °C beträgt die anfängliche spezifische Entladekapazität von NMTSb0,04 135,2 mAh·g-1, und die Kapazitätserhaltungsrate nach 200 Zyklen beträgt 70 Prozent. Die spezifische Kapazitätserhaltung kann 92,6 Prozent (125,3 mAh·g−1) bei einer Rate von 5 °C erreichen.

Verweise

[1] MA A, YIN Z, WANG J,et al.

Al-dotiertes NaNi_1/3Mn_1/3Fe_1/3O₂für hohe Leistung von Natrium-Ionen-Batterien

Ionik, 2020,26(4):1797.

[2] ZHOU D, ZENG C, XIANG J,et al.

Übersicht über geschichtete Kathodenmaterialien auf Mn- und Fe-Basis für Natriumionenbatterien

Ionik, 2022,28(5): 2029.

[3] YAO HR, ZHENG L, XIN S,et al.

Luftstabilität von Schichtoxid-Kathodenmaterialien auf Natriumbasis

Wissenschaft China-Chemie, 2022,65(6):1076.

[4] LIU Z, ZHOU C, LIU J,et al.

Phasenabstimmung einer Schichtoxidkathode vom Typ P2/O3- für Natriumionenbatterienübereine einfache Li/F-Codotierungsroute

Chemical Engineering Journal, 2022,431: 134273.

[5] LI M, JAFTA CJ, GENG L,et al.

Korrelation der Sauerstoffanionen-Redoxaktivität mit der Waben-Kationenordnung in Na in der Ebene_xNi_yMn_1-yO₂Kathoden

Fortgeschrittene Energie- und Nachhaltigkeitsforschung, 2022,3(7):2200027.

[6] LI J, LI H, HUANG Q,et al.

Untersuchung des Mechanismus des Einflusses der Dotierung auf die Eigenschaften von Kathodenmaterialien von Natriumionenbatterien

Fortschritte in der Chemie, 2022,34(4):857.

[7] CHANG YX, YU L, XING X,et al.

Ionensubstitutionsstrategie manganbasierter Schichtoxidkathoden für fortschrittliche und kostengünstige Natriumionenbatterien

Chemikalienprotokoll, 2022,6: 202200122.

[8] YIN YX, WANG PF, DU Y,et al.

Ein NaNi vom Typ O3-_0.5Mn_0.5O₂Kathode für Natrium-Ionen-Batterien mit verbesserter Ratenleistung und Zyklenstabilität

Journal of Materials Chemistry A, 2016,4: 17660.

[9] TAN L, WU Q, LIU Z,et al.

Ti-substituiertes Schichtoxid-Kathodenmaterial vom Typ O3- mit Hochspannungsstabilität für Natriumionenbatterien

Journal of Colloid and Interface Science, 2022,622: 1037.

[10] YUAN DD, WANG YX, CAO YL,et al.

Verbesserte elektrochemische Leistung von Fe-substituiertem NaNi_0.5Mn_0.5O₂Kathodenmaterialien für Natrium-Ionen-Batterien

ACS Applied Materials Interfaces, 2015,16(7):8585.

[11] YUAN XG, GUO YJ, GAN L,et al.

Eine universelle Strategie für luftstabile und hochleistungsfähige O3-Schichtoxidkathoden für Na-Ionen-Batterien

Fortgeschrittene Funktionsmaterialien, 2022,32(17):2111466.

[12] ZHANG Q, WANG Z, LI X,et al.

Milderung des Spannungsabfalls und der Luftempfindlichkeit von NaNi vom Typ O3-_0.4Mn_0.4Cu_0.1Ti_0.1O₂KathodenmaterialüberLa Doping

Chemical Engineering Journal, 2022,43: 133456.

[13] FIELDEN R, OBROVAC M N.

Untersuchung des NaNi_xMn_1-xO₂(0 Kleiner oder gleichxKleiner oder gleich 1) System für Kathodenmaterialien von Na-Ionen-Batterien

Zeitschrift der Electrochemical Society, 2015,162(3):453.

[14] MATHIYALAGAN K, KARUPPIAH K, PONNAIAH A,et al.

Bedeutende Rolle der Magnesiumsubstitution bei der verbesserten Leistung von geschichtetem O3-Na-Mn-Ni-Mg-O-Kathodenmaterial für die Entwicklung von Natriumionenbatterien

International Journal of Energy Research, 2022,46: 10656.

[15] ZHOU C, YANG L, ZHOU C,et al.

Die Co-Substitution erhöht die Geschwindigkeitsfähigkeit und stabilisiert die zyklische Leistung der Kathode NaNi vom Typ O3-_0.45-xMn_0.25Ti_0.3Ko_xO₂zur Natriumionenspeicherung bei Hochspannung

ACS Applied Materials & Interfaces, 2019,11(8):7906.

[16] CHENG Z, FAN XY, YU L,et al.

Eine rationale zweiphasige Anpassungsstrategie, die leistungsstarke Schichtkathoden für Natriumionenbatterien ermöglicht

Angewandte Chemie Internationale Ausgabe, 2022,61(19):17728.

[17] WALCZAK K, PLEWA A, GHICA C,et al.

NaMn_0.2Fe_0.2Ko_0.2Ni_0.2Ti_0.2O₂Experimenteller und theoretischer Beweis für die hohe elektrochemische Leistung von Natriumbatterien mit hochentropischen Schichtoxiden

Energiespeichermaterialien, 2022, 47: 10656.

[18] DING Y, DING F, RONG X,et al.

Mg-dotierte Schichtoxidkathode für Na-Ionen-Batterien

Chinesische Physik B, 2022,31(6):068201.

[19] HUANG Q, FENG Y, WANG L,et al.

Strukturmodulationsstrategie zur Unterdrückung des Hochspannungs-P3-O1-Phasenübergangs von O3-NaMn_(0.5)Ni_(0.5)O₂geschichtete Kathode

Chemical Engineering Journal, 2022,431: 133454.

[20] WALCZAK K, PLEWA A, GHICA C,et al.

NaMn_0.2Fe_0.2Ko_0.2Ni_0.2Ti_0.2O₂Schichtoxid mit hoher Entropie: experimenteller und theoretischer Beweis für eine hohe elektrochemische Leistung in Natriumbatterien

Energiespeichermaterialien, 2022,47: 500.

[21] SONG T, CHEN L, GASTOL D,et al.

Hochspannungsstabilisierung von Schichtoxid vom Typ O3- für Natriumionenbatterien durch gleichzeitige Zinn-Dualmodifikation

Chemie der Materialien, 2022,34(9):4153.

[22] TANG W, SANVILLE E, HENKELMAN G.

Ein gitterbasierter Bader-Analysealgorithmus ohne Gitterverzerrung

Journal of Physics Condensed Matter, 2009,21(8):084204.

[23] SANVILLE E, KENNY SD, SMITH R,et al.

Verbesserter gitterbasierter Algorithmus für die Bader-Ladungszuweisung

Zeitschrift für Computerchemie, 2007,28(5):899.

[24] 韦帅, 胡朝浩, 钟燕, 等.

Sb掺杂LiBiO₃电子结构的第一性原理计算

桂林电子科技大学学报, 2013, 33(4):339.

[25] XU Z, GUO X, WANG JZ,et al.

Eindämmung des Oktaederkollapses in Lithium- und Mangan-reichen NCM-Kathoden zur Unterdrückung der Strukturumwandlung

Fortschrittliche Energiematerialien, 2022,12: 2201323.

[26] CHEN TR, SHENG T, WU ZG,et al.

Cu^{2 plus}doppelt dotiertes Schicht-Tunnel-Hybrid-Na_0.6Mn_1-xCu_xO₂als Kathode einer Natriumionenbatterie mit verbesserter Strukturstabilität, elektrochemischen Eigenschaften und Luftstabilität

ACS Applied Materials & Interfaces, 2018,12(10):10147.

[27] FENG T, LI L, SHI Q,et al.

Hinweise auf den Einfluss der Polaron-Delokalisierung auf den elektrischen Transport in LiNi_{0.4 plusx}Mn_0.4-xKo_0.2O₂

Physikalische Chemie Chemische Physik, 2020,22(4): 2054.

[28] YADAV I, DUTTA S, PANDEY A,et al.

Entwicklung von TiO_x-SiO_xNanokomposit beim Tempern ultradünner Titanoxidfilme auf Si-Substrat

Keramik International, 2020,46: 19935.

[29] SUN Z, DENG X, CHOI JJ,et al.

Passivierung der Siliziumoberfläche durch Laserbearbeitung eines Sol-Gel-TiO_xdünner Film

ACS Applied Energy Materials, 2018,1(10):5474.

[30] YU L, XING XX, ZHANG SY,et al.

Kationenfehlgeordnetes O3-Na_0.8Ni_0.6Sb_0.4O₂Kathode für Hochvolt-Natrium-Ionen-Batterien

ACS Applied Materials & Interfaces, 2021,13(28):32948.

[31] KOUTHAMAN M, KANNAN K, ARJUNAN P,et al.

Geschichtetes Na vom Typ O3-_9/10Cr_1/2Fe_1/2O₂als neue Kathode für wiederaufladbare Natrium-Ionen-Batterie

Kolloide und Oberflächen A: Physikochemische und technische Aspekte, 2022,633: 127929.

[32] RYU HH, HAN G, YU TY,et al.

Verbesserte Zyklenstabilität von Na[Ni vom O3--Typ_0.5Mn_0.5]O₂Kathode durch Sn-Zugabe für Natrium-Ionen-Batterien

Journal of Physical Chemistry C, 2021,125(12):6593.

[33] MENG X, ZHANG D, ZHAO Z,et al.

O3-NaNi_(0.47)Zn_(0.03)Mn_(0.5)O₂Kathodenmaterial für langlebige Na-Ionen-Batterien

Zeitschrift für Legierungen und Verbindungen, 2021,887: 161366.

[34] ANANG DA, BHANGE DS, ALI B,et al.

Neues schichtstrukturiertes Na vom Typ O3-_0.80[Fe_0.40Ko_0.40Ti_0.20]O₂Kathodenmaterial für wiederaufladbare Natrium-Ionen-Batterien

Materialien (Basel), 2021,14(9):2363.

[35] LAMB J, MANTHIRAM A.

Oberflächenmodifiziertes Na(Ni_0.3Fe_0.4Mn_0.3)O₂Kathoden mit verbesserter Zyklenlebensdauer und Luftstabilität für Natrium-Ionen-Batterien

ACS Applied Energy Materials, 2021,4(10):11735.

[36] CHEN C, HUANG W, LI Y,et al.

Zweiphasige P2/O3-Schichtoxidkathode auf Fe/Mn-Basis mit ultrahoher Kapazität und hervorragender Zyklenfähigkeit für Natriumionenbatterien

Nanoenergie, 2021,90: 106504.

[37] ZHENG YM, HUANG XB, MENG XM,et al.

Mit Kupfer und Zirkonium kodotiertes Natriumeisen- und Manganoxid vom Typ O3- als kobalt-/nickelfreie, luftstabile Kathode mit hoher Kapazität für Natriumionenbatterien

ACS Applied Materials & Interfaces, 2021,13(38):45528.

Ergänzende Angaben

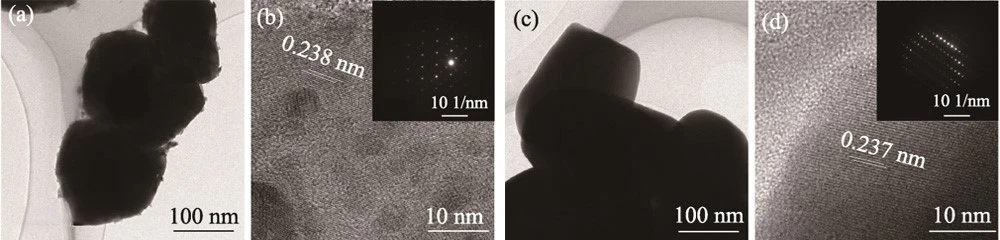

Abb. S1 HRTEM-Bilder von NMT (a, b) und NMTSb0.04 (c, d) mit Einschub in (b, d) mit entsprechenden SEAD-Bildern

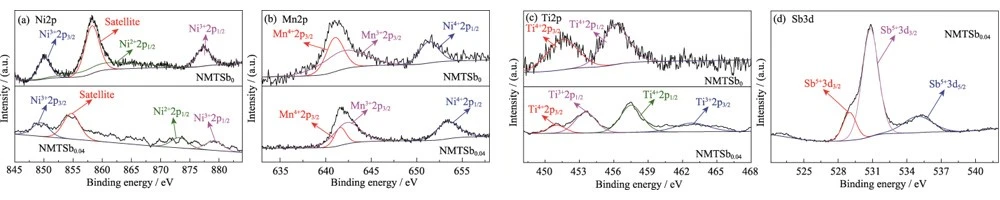

Abb. S2 (a) Ni2p, (b) Mn2p, (c) Ti2p und (d) Sb3d XPS-Spektren von NMTSb0 und NMTSb0.04

Abb. S3 XRD-Muster von NMTSb0.04 als Kathodenmaterial einer Na-Ionen-Batterie nach 200 Zyklen

Tabelle S1 ICP-AES-Ergebnisse von O3-NMTSbx (x=0, 0.02, 0.04, 0,06) (stöchiometrisches Verhältnis)

Tabelle S2 Gitterparameter von Materialien mit NMTSb0und NMTSb0.04
