NCM 811
NCM 811
NCM 811

NCM 811

Modell:TOB-NCM-811-S/C
TOB NEW ENERGY kann NCM811-Materialien, NCMC622, NCM532 und NCM111 für Ihre NMC-Lithium-Ionen-Batteriesysteme bereitstellen.

Anfrage senden

Jetzt chatten

Produkteinführung

NCM 811

Spezifikation

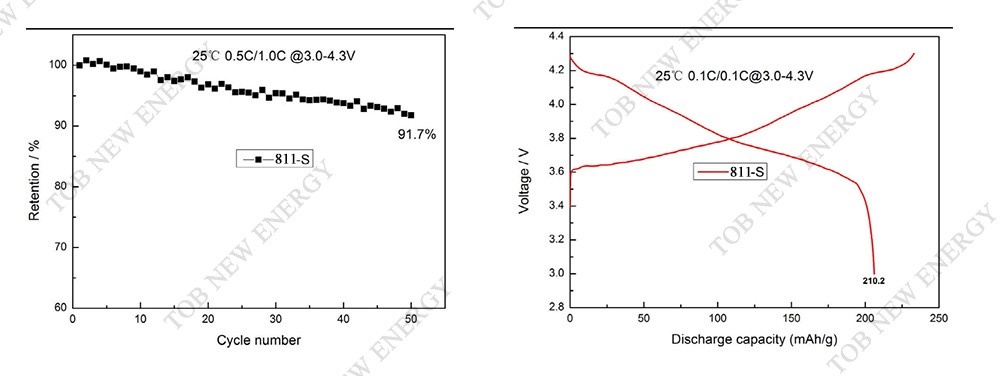

TOB-NCM811-S

NCM811

Modell	TOB-NCM-811-S
D50	4.0±1.0
SSA	0.6±0.2
PH	Kleiner oder gleich 11,7
OH	Weniger als oder gleich 0,30 Gew.-%
CO₃²¯	Weniger als oder gleich 0,30 Gew.-%
Kapazität	210 ± 5 mAh/g
Effizienz	89±1 Prozent

TOB-NCM811-C

Modell	TOB-NCM-811-C
D10	5.0±1.0 um
D50	10.0±2,0 um
D90	20.0±4,0 um
Dmax	Kleiner oder gleich 40,0 um
Feuchtigkeit	Weniger als oder gleich 600 ppm
Tippen Sie auf Dichte	Größer als oder gleich 2,1 g/cm³
SSA	0.6±0.3 m²/g
Verdichtete Dichte	Größer oder gleich 3,2 g/cm³
Fe plus Cr	Weniger als oder gleich 100 ppb
PH	Kleiner oder gleich 11,80
OH	Weniger als oder gleich 0,40 Gew.-%
CO₃²¯	Weniger als oder gleich 0,30 Gew.-%
Kapazität	Größer oder gleich 205 mAh/g
Effizienz	Größer oder gleich 88 Prozent

Die 0.1C-spezifische Kapazität des NCM811-Polymers beträgt mehr als 200 mA-h/g, was 30 mA-h/g höher ist als die von NCM523, und der Anstieg des Nickelgehalts und der Rückgang des Kobaltgehalts führen dazu, dass NCM811 erhalten wird das durch die Knappheit der Kobaltressourcen verursachte Rohstoffkostendilemma zu beseitigen. Allerdings ist LiNiO2 mit einem Anteil von bis zu 70 Prozent zum Hauptbestandteil von NCM811 geworden und muss in einer reinen Sauerstoffatmosphäre hergestellt werden, um sicherzustellen, dass mehr Nickel mit einer Wertigkeit von plus 3 vorhanden ist. Darüber hinaus reagiert das Material empfindlich auf Umgebungsfeuchtigkeit und neigt während der Produktion, Übertragung, Lagerung und Verwendung zu Feuchtigkeitsaufnahme, Kationenvermischung und übermäßigen Restlithiumverbindungen auf der Partikeloberfläche. Diese restlichen Lithiumverbindungen führen zu einem höheren pH-Wert und es kann leicht zu einer Erhöhung der Viskosität der Aufschlämmung während des Aufschlusses der Batterie und sogar zu einer geleeartigen Konsistenz kommen, was die Anpassung der Aufschlämmung und der Elektrodenbeschichtung erschwert.

Im Gegensatz zu den vorherigen Polymeren besteht der Großteil des im Handel erhältlichen NCM811 nicht ausschließlich aus Ni:Co:Mn=8:1:1. Der Ni-Gehalt kann 78 Prozent, 83 Prozent, 85 Prozent oder 88 Prozent betragen.
