Kapazitätstester für Li-Ionen-Batterien



Zylinderförmiger 512-Kanal-Li-Ionen-Batteriekapazitätstester









1. Maschinenbeschreibung

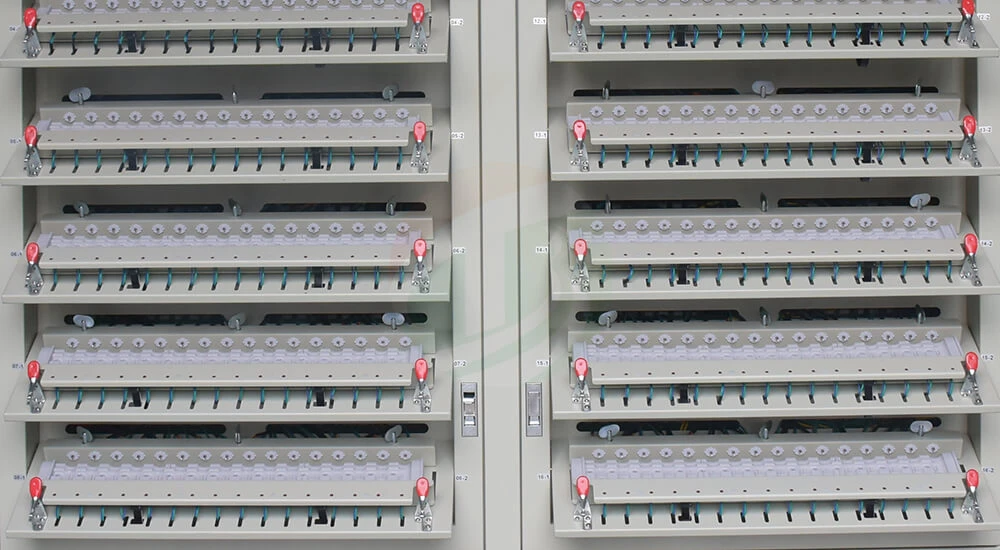

TOB-512-2L Das Gerät besteht hauptsächlich aus einer Kommunikationsschnittstelle und einem Batterieerkennungsschrank. Der Batterieprüfschrank besteht aus einer Batterieklemme und einem Plattenkörper zur Platzierung der Vorrichtung, einer Konstantstrom-Konstantspannungsquelle, einem Registrierungssteuerkreis, einem Abtastkreis, einem Einzelchip-Mikrocomputer und einem Bedienfeld.

2. Hauptmerkmal

1) Jedes Gerät kann 512 Stück Zellen mit konstantem Strom, konstanter Spannung und konstantem Strom entladen, was innerhalb des Spannungsbereichs liegt.

2) Konstantstrom-Konstantspannungs-Stromversorgung, Umschalten von Konstantstrom auf Konstantspannung ohne Auswirkungen, besonders geeignet für Ladeanforderungen von Lithium-Ionen-Batterien

3) Das Gerät verwendet einen AVR-Einzelchip-Computer als Kontrollzentrum und arbeitet mit der peripheren Abtastschaltung zusammen, die vom oberen Computer gesteuert werden kann. Bei Anschluss an den Computer kann die komplette Lade- und Entladekurve aller Kanäle gespeichert oder vom oberen Computer getrennt und über das Bedienfeld bedient werden. Konstantstrom-Konstantspannungsladen, Konstantstrom-Entladetest, Sortieren nach Zeit usw.

4) Jede Batterie verfügt über eine eigene unabhängige Konstantstrom- und Konstantspannungsquelle, und die sich selbst bildende Schleife beeinflusst sich nicht gegenseitig.

5) An jeder Batteriehalterung ist eine LED angebracht, die den Betriebsstatus anzeigt und nach Abschluss der Entladung zur Anzeige der Batteriekapazitätssortierung verwendet werden kann.

6) Echtzeit-Erkennung jeder Batteriespannung, beim Laden, erste Konstantstromladung, wenn die Batteriespannung den eingestellten Wert erreicht, erfolgt ein reibungsloser Übergang zur Konstantspannungsladung, wenn die eingestellte Zeit oder aktuelle Beendigungsbedingung erfüllt ist, endet der Ladevorgang . Wenn der Konstantstrom entladen wird und die Batteriespannung unter dem eingestellten Wert liegt, endet die Entladung und die entsprechende Batterieanzeige leuchtet auf.

7) Mit der Abschaltschutzfunktion kann der ursprüngliche Arbeitsablauf nach der Wiederherstellung der Stromversorgung weiter ausgeführt werden

8)Der obere Computer kann 32 Arbeitsschrittparameter und 256 Zyklen einstellen. An jeden oberen Computer können 1 bis 15 Sätze von Einzelchip-Mikrocomputersystemen angeschlossen werden (empfohlen werden weniger als 10 Sätze).

9)Unterstützende Softwarefunktionen

(1)Verwenden Sie die grafische Bedienoberfläche, um Daten wie Spannung, Strom, Zeit und Kapazität jeder Batterie anzuzeigen und den entsprechenden Arbeitsstatus und abnormale Zustände in verschiedenen Farben anzuzeigen.

(2) Beliebig segmentierte Batteriekapazitätsanzeige (bis zu 100 Segmente)

(3) Die Datenpunkte können entsprechend den sich ändernden Bedingungen von Spannung, Strom und Zeit aufgezeichnet werden, um vollständige Lade- und Entladekurvendaten zu erstellen, und das Zeitintervall der Kurvendatenpunkte beträgt weniger als oder gleich 10 Sekunden.

(4) Batteriesortierfunktion unter verschiedenen Bedingungen (Kapazität, Zeit, offen).

Stromkreisspannung, Entladeplattform usw.)

(5) Automatische Berechnung des Konstantstrom-Ladeverhältnisses, des Kapazitätsverlusts, der Entladeeffizienz, der durchschnittlichen Spannung, der mittleren Spannung usw.

(6) Einstellung der Bedienerberechtigung, hierarchischer Betrieb

(7) Kann Lade- und Entladekurve, Zyklusdiagramm anzeigen



2. Technischer Parameter

Modell	TOB-512-2L
Kanal-Nr.	512
Methode zur Workflow-Steuerung	Steuerung der gesamten Kabine
Lademodell	Konstante Spannung, konstanter Strom
Zustand der Ladeunterbrechung	Spannung, Strom, Zeit, Kapazität
Entlademodus	Konstante Stromstärke
Zustand der Entladungsunterbrechung	Spannung, Zeit, Kapazität
Stichprobenkontrollzyklus	Kleiner oder gleich 10 Sekunden
Spannungsmessbereich	0~5V, Auflösung 1mV
Batteriespannungsbereich	Ladung: 0~4,5 V, Entladung: 4,5 ~ 2,5 V
Konstantspannungsbereich	3~4.5V
Spannungsgenauigkeit	±（0.05%RD+0.1%FS）
Aktueller Bereich	Ladung:{{0}}.01-2A,Entladung:0.01-2A,Auflösung:1mA
Aktuelle Genauigkeit	±（0.1%RD+0.1%FS）
Zeiteinstellbereich	Jede Einstellung innerhalb von 0~30.000 Minuten, die Zeiteinheit ist min
Zeitgenauigkeit	Kleiner oder gleich ±{{0}}.1 %0
Klemmtyp	Vorrichtung mit Vierdrahtmethode
Einstellbereich der Klemme	10 mm-90mm
Unterstützt den Batterietyp	Zylinderzelle
Spannungsquelle	3-Phasen-4-Draht, AC380V ± 5 %, 50 Hz, Stromverbrauch 15 kW
Kommunikationsmethode	RS485, Baudrate 57600
Maschinengröße	1440 mm (Länge) × 500 mm (Breite) × 1840 mm (Höhe).
Arbeitsumfeld	Temperatur: 0-40 Grad, entsprechende Temperatur kleiner oder gleich 85 %
Betriebsstrom bei Volllast	Phasenleitung bis 15A, Nullleitung bis 3A
Anlaufstrom des Geräts	Schließmoment des Luftschalters ca. 60A
N.W	Etwa 300 kg
Hauptsystem Konfigurationsanforderungen	Mindestkonfiguration des Computersystems: CPU über P4, Speicher über 2 GB, Festplattenspeicher über 200 GB, EGA/VGA-Farbdisplay, eine CD-ROM, eine Maus, MicrosoftTM Windows XP und höher, ein verfügbarer serieller RS232-Kommunikationsanschluss, Windows-Drucker . Das Computersystem ist vom Benutzer in sich geschlossen und die Anzahl der Mikrocomputersysteme wird entsprechend dem tatsächlichen Bedarf bestimmt.
