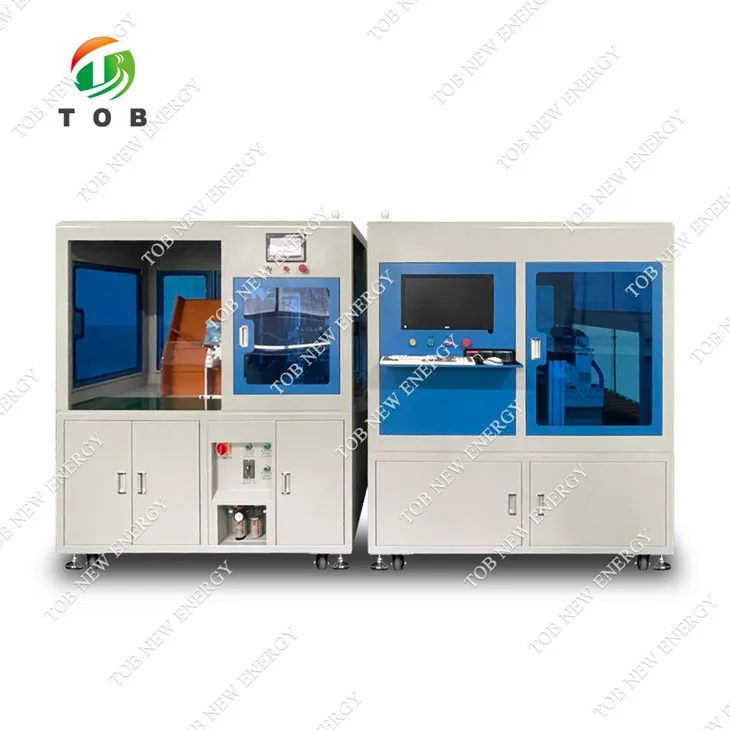

Automatische zylindrische Zellsortiermaschine mit Isolierringklebung

Modell: TOB-4518B
Die integrierte Maschine TOB-4518B zum automatischen Isolierpolstern, Scannen und Sortieren ist ein automatisiertes Gerät für zylindrische Batteriezellen, das das automatische Kleben von Isolierpolstern und die automatische Prüfung von Innenwiderstand, Spannung und anderen Parametern ermöglicht.

Anfrage senden

Jetzt chatten

Produkteinführung

Xiamen TOB New Energy Technology Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von automatischen zylindrischen Zellsortiermaschinen mit Isolierringklebung in China. Willkommen beim Kauf einer hochwertigen automatischen zylindrischen Zellsortiermaschine mit Isolierringklebung zu einem wettbewerbsfähigen Preis in unserer Fabrik. Wenn Sie Fragen zur Zusammenarbeit haben, können Sie uns gerne eine E-Mail senden.

Automatische Sortiermaschine für zylindrische Zellen mit Isolierringklebung, Prüfung und Barcode-Scannen

Spezifikation

Funktionsbeschreibung

Die integrierte Maschine TOB-4518B zum automatischen Isolierpolstern, Scannen und Sortieren ist ein automatisiertes Gerät für zylindrische Batteriezellen, das das automatische Kleben von Isolierpolstern und die automatische Prüfung von Innenwiderstand, Spannung und anderen Parametern ermöglicht.

Es ist mit einem hochpräzisen automatischen Testsystem für Innenwiderstand und Spannung ausgestattet. Entsprechend den in der Software eingestellten Innenwiderstands- und Spannungswerten liefert das Gerät Batteriezellen genau in die vorgesehenen Klassen und das System kann maximal eine Sortierung in bis zu 10 Ebenen erreichen.

Das Gerät kann Batteriezellen pro Stunde testen und anpassen, mit einer Effizienz von 4000–4500 Stück für die 18/21-Serie und 3000–3500 Stück für die 26/32-Serie. Es zeichnet sich durch ein prägnantes und elegantes Strukturdesign mit stabiler Leistung aus.

Prozessablauf

Manuelle Beladung → Förderbandtransport → Automatisches Einfügen von Isolierringen → Spannungs- und Innenwiderstandsprüfung → Barcode-Scannen → Sortieren in bestimmte Kanäle → Datenaufzeichnung und -speicherung

Sortiermaschinenstruktur

1. Das Gerät hat eine kompakte und vernünftige Struktur, ein schönes Aussehen und eine kleine Stellfläche.

2. Das Gerät ist einfach zu bedienen, ohne dass Fachpersonal erforderlich ist, und alle Mitarbeiter können es problemlos beherrschen.

3. Das Gerät wird über eine Motion-Control-Karte und einen PC gesteuert. Die Bewegungssteuerungskarte ist für die Zuführung, Förderung und Sammlung der Batteriezellen verantwortlich, während der PC für die Datenerfassung der Batterieprüfgeräte und die Sortensortierung nach Spannung und Innenwiderstand zuständig ist. Es ist leicht zu erlernen und zu bedienen, bietet eine hohe Arbeitseffizienz, reduzierte Arbeitskosten und eine hervorragende Produktleistung.

4. Das Gerät besteht aus hochwertigem, dickem, kaltgewalztem Blech und einem Aluminiumprofilrahmen.

5. Das Gerät ist mit universellen beweglichen Rollen ausgestattet, um das Bewegen während des Umzugs zu erleichtern.

6. Das Gerät ist mit einem Ton- und Lichtalarm sowie einer automatischen Abschaltung nach Sortierabschluss ausgestattet und verfügt über Funktionen wie Materialreinigung, Vollmaterialalarm und Fehleralarm. Betriebsparameter können entsprechend den tatsächlichen Anforderungen des Kunden eingestellt werden.

Technische Spezifikationen

Parameter	Spezifikation
Modell	TOB-4518B
Geräteleistung	3,6 kW
Stromversorgung	220 V Wechselstrom, 50 Hz/60 Hz
Stromversorgung	110 V AC, 50 Hz/60 Hz (angepasst für den Export)
Luftdruck	0,4 – 0,8 MPa
Anwendbare Zelltypen	TOB-4518B-1821: 18650 / 21700 (nicht austauschbar)
	TOB-4518B-2632: 26650 / 32700 (nicht austauschbar)
	TOB-4518B-3214: 32140 / 40135 (nicht austauschbar)
Isolierpapierbreite	110 ±1 mm
Innendurchmesser	75 ±1 mm
Außendurchmesser	Kleiner oder gleich 350 mm
Dicke	0,1 – 0,5 mm
Polstermotor	400-W-Motor mit variabler Frequenz
Manipulator	Doppelte Roboterarme
Prüfgerät	HK3560 Hochgeschwindigkeitstester
Spannungsgenauigkeit	0.00001 V
Genauigkeit des Innenwiderstands	0.01 mΩ
Kanäle sortieren	10 OK + 1 NG (Modelle 1821/2632)
Kanäle sortieren	5 OK + 1 NG (Modell 3214)
Spannungsbereich	0.0000 – 6.0000 V
Interner Widerstandsbereich	0.00 – 999.99 mΩ
Produktionseffizienz	4000–4500 Stück/h (Serie 18/21)
Produktionseffizienz	3000–3500 Stück/h (Serie 26/32)
Trichterkapazität	~400 Stk
Abmessungen (L×B×H)	3660 × 1400 × 1800 mm
Gewicht	~800 kg
Rendite	99.8%
Betriebszeit der Ausrüstung	>90%

Liste der Gerätekonfigurationen

Name	Menge	Modell	Hersteller
Servomotor zur Batteriezellenverschiebung	1 Stk	MS-60STE-20P4	XINJIE
Servoantrieb für Batteriezellenverschiebung	1 Stk	DS5L1-20P4-PAT	XINJIE
Servomotor für die Ausrichtung der X--Achse	1 Stk	MS-60STE-20P4	XINJIE
Servotreiber für die Ausrichtung der X--Achse	1 Stk	DS5L1-20P4-PAT	XINJIE
Grading-Z--Achsen-Servomotor	1 Stk	MS-60STE-20P4	XINJIE
Servotreiber für die Ausrichtung der Z--Achse	1 Stk	DS5L1-20P4-PAT	XINJIE
Grading-X--Achsenmodul	1 Stk	142-1030	/
Grading-Z--Achsenmodul	1 Stk	142-210	/
Grading-Kugelumlaufspindel	2 Sätze	1616	HIWIN (Taiwan)
Bewertungsschieberegler	4 Sätze	HGH15	HIWIN (Taiwan)
Pad-Stanzmotor	1 Satz	400-W-Motor mit variabler Frequenz	Lichuang
Frequenzumrichter	1 Satz	700W	Delta
Motor für den Transport von Batteriezellen	1 Satz	25W Getriebemotor	Taili
Abfallsammelmotor	1 Satz	25W Getriebemotor	Taili
Schrittmotor	2 Stk	86118	Zhili
Motorfahrer	2 Stk	DS542	Zhili
Komponente zum Scannen von Barcodes	1 Stk	5060	Hikvision
PC	1 Stk	DMC1008	Futong
Bildschirm anzeigen	1 Stk	24 Zoll	CHIGO
SPS-Programmierer	1 Stk	XD5-60T6	XINJIE
Tester	1 Stk	HK3560	Heputech
Teststift	20 Stk	PH-18M23L	/
Pneumatische Komponenten	1 Satz	/	AIRTAC, Star
Sensor	1 Satz	/	Lirong/AIRTAC/OMRON
Schaltnetzteil	2 Stk	24V5A	MEAN WELL (Taiwan)
Schaltnetzteil	2 Stk	48V10A	MEAN WELL (Taiwan)
Bearbeitung von Teilen	1 Charge	/	/
Kontrollsystem	1 Satz	/	/
Fahrgestell und Rahmen	1 Satz	Rahmen aus Aluminiumlegierung, Einbrennlackierung aus Blech	/
Systemalarm	1 Satz	Shihlin	Shihlin Electric (Taiwan)
