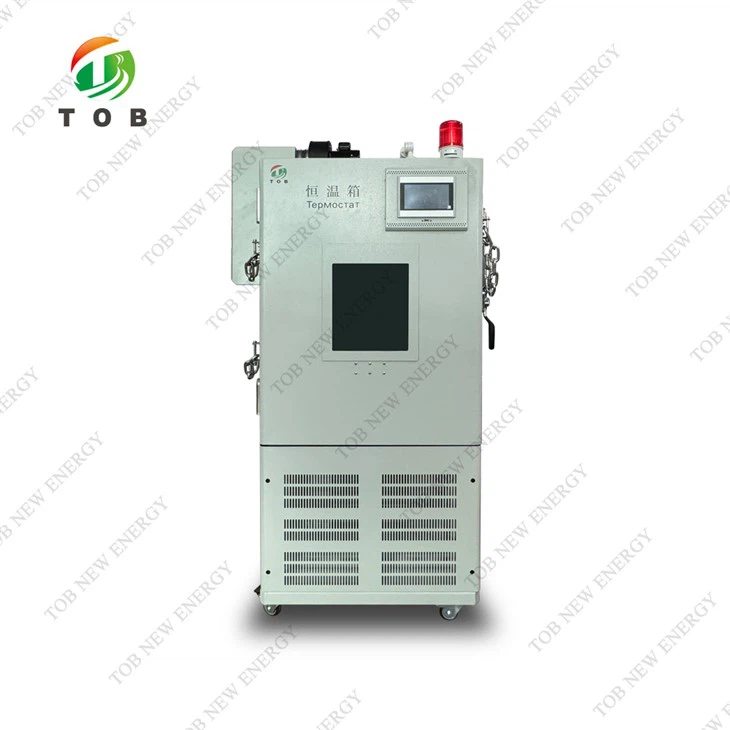

Wechselkammer mit hoher Temperatur

Modell: tob-btt -408 a
Diese Tob-BTT -408 Eine Lithium-Ionen-Batterie mit hoher Temperatur Wechsel-Testkammer, die hauptsächlich für Zell-, Elektro- und elektronische Produkte, Komponenten und andere Materialien mit hoher Temperatur, Temperaturänderung, Feuchtigkeitswärme usw. verwendet wird, simuliert den Zuverlässigkeitstest.

Anfrage senden

Jetzt chatten

Produkteinführung

Batterie mit hoher Temperatur abwechselnder Testkammer

Spezifikation

1. Produktname
1.1 Name	Batterie mit hoher Temperatur abwechselnder Testkammer
1.2 Modell	Tob-btt -408 a
2. Anwendung und Begrenzung
2.1 Anwendung	Diese Tob-BTT -408 Eine Lithium-Ionen-Batterie mit hoher Temperatur Wechsel-Testkammer, die hauptsächlich für Zell-, Elektro- und elektronische Produkte, Komponenten und andere Materialien mit hoher Temperatur, Temperaturänderung, Feuchtigkeitswärme usw. verwendet wird, simuliert den Zuverlässigkeitstest.
3.Volume & Dimension
3.1 Effektives Volumen	408L
3.2 innere Dimension	W600mmH850mmD800mm
3.3 Gesamtdimension	W800mmH1800mmD1620mm
3.3 Gesamtdimension	Bitte Bemerkung: Genau die allgemeine Dimension Bitte beziehen Sie sich auf die endgültige Designzeichnung!
4. Leistung
4.1 Bedingung	Umgebung Temp. +5 Grad -+35 Grad, relative Luftfeuchtigkeit kleiner oder gleich 85%.No Last (ohne Probe in der Testzone)
4.2 Temp. Reichweite	20 Grad ~ +100 Grad
4.3 Temp. Fluktuation	Weniger als oder gleich ± 0. 5 Grad
4.4 Temp. Abweichung	Weniger als oder gleich ± 2. 0 Grad
4.5 Temp. Gleichmäßigkeit	Weniger als oder gleich ± 2. 0 Grad
4.6 Temp. Heizzeit	Etwa 1 Grad ~ 3 Grad \/min, durchschnittlich nichtlinear, keine Last
4.7 Temp. Kühlzeit	Ungefähr 0. 75 ~ 1 Grad \/min, durchschnittlich nichtlinear, keine Last
4.8 Temp. Überschwingen	Weniger als oder gleich ± 2 Grad
4.9 Max. Laden	NEIN
4.10 Konstante max.	NEIN
4.11 Lärm	Weniger als oder gleich 70 dB (ein Level)
4.12 Kraft	38 0 v, 50 Hz, drei Phase, 5,0 kW
4.13 Standardkonformität	Standardkonformität:
	GB\/T2423. 1-2008 (IEC 60068-2-1: 2007) Umgebungstests - Teil 2: Testmethoden - Tests a: kalt
	GB\/T2423. 2-2008 (IEC 60068-2-2: 2007) Umgebungstests für Elektro- und Elektronikprodukt -Testmethoden - Tests B: Trockenhitze
4.14 Gewicht	540 kg
5. Struktur & Material
5.1 Außenkammer	Adoptieren Sie kaltes Rollenstahl mit Malerei.
5.2 interne Kammer	SUS304# Hoch- und Tieftemperaturwiderstand Edelstahl, Stahl,
5.3 Isolationsmaterial	Adoptieren Sie feuerretardanter Hochfestigkeit PU Polyurethan-Schaumisolationsmaterial mit einer Dicke von 1 0 0 mm, Wärmekonservierungskoeffizient von weniger als 0,0212 kcal\/mohr.
5.4 Kammertür	Single Open Door
5.5 Beobachtungsfenster	Mit einem Vakuumglas-Beobachtungsfenster an der Tür und dem Türrahmen mit elektrisch-hitzebeständigem, anti-frostierendem Anti-kondensierenden Geräten gewährleistet eine klare Beobachtung der zu testenden Probe.
5.6 Testloch	Insgesamt 2 Teile ￠ 100 mm Testloch an der Seite der Kammer mit Siliziumdicht und Edelstahlabdeckung.
5.7 Versiegelung	Übernehmen Sie den ursprünglichen importierten Siliziumgummi -Streifen mit hoher Versiegelungsleistung.
5.8 Probenhalter	Probenhalter mit Isolationsmaterial, 2 Schichten, Kapazität 30 kg\/Schicht.
5.9 Druckbilanzanschluss	Installierte mechanische Druckeinstellungsanpassungsvorrichtung, um die Druckdifferenz zu vermeiden, beeinflussen die Testkammerfestigkeit bei hoher Temperatur. prüfen.
5.10 in der Kammer	Mit einem energiesparenden Licht im Beobachtungsfenster.
5.11 Räder	Der Boden der Box ist mit 4 Sätzen von Universalrädern ausgestattet. Auf den vorderen beiden Rollen gibt es die Selbstverriegelungsfunktion, die die Bewegung und Fixierung der Geräte erleichtern.
5.12 Bedienfeld	Touchscreen-Controller, Netzschalter, Beleuchtung, Übertemperaturschutz, Protektor,
5.12 Bedienfeld	Lan por oder rs -485 port
5.13 Feuerlöscher	1 Satz CO2 -Feuerlöscher (gebaut in oder Ort außerhalb der Kammer sollte bestätigt werden
	Mit Kunden)
	Anmerkungen: Aufgrund der Transportrichtlinie haben der CO2 -Platz draußen eine Schnittstelle zur Verfügung gestellt
	Oder leere Flasche CO2.
5.14 Bemerkung	1 Stück Rauchablüftung.
	2 Stücke explosionssicherer Kette auf der Seite der Kammer.
	1 Satz explosionssicherer Druckentlastungstür.
	1 Satz von Tri-Farben-Lichtalarm.
6. Luftversorgungssystem
6.1 Luftversorgungsfunktion	Gebläse mit variabler Frequenzgeschwindigkeit einstellbarer Motor, automatische Luftgeschwindigkeit unter konstanter Temperatur und Luftfeuchtigkeit einstellen und die beste konstante Effizienz erreichen.
6.1 Luftversorgungsfunktion	Vom oberen zur unteren Luftstrom.
6.2 zyklischer Motor	Taiwan Air Deviser Niederdruck Asynchroner Motor
6.3 Gebläse	Multi-Blades-Zentrifugal-zirkulierende Gebläse, hohe niedrige Temperatur. Resistente Aluminiumblätter
6.4 -Sensor	1.PT100 Temperatursensor
7. Kühlsystem
7.1 Luftkühlmethode	Luftkühlkompressor
7.2 Kompressor	Deutschland Gea Boke oder ein ähnlicher Kompressor mit Ebenen
7.3 Kältemittel	Umweltfreundliches Kältemittel R448A
7.4 Kondensator	Luftkühlung hoher Effizienz erzwungene Konvektion Flockentyp
7.5 Verdampfer	Hocheffizienz mit Mehrsegmentflossen-Verdampfer
7.6 Ölabscheider	Emerson
7.7 Verdunstungsdruckregulierungsventil verdunstet	Danfoss verdampft Druckregulierungsventil (sorgt dafür, dass keine Kondensation bei hoher Luftfeuchtigkeit mit niedriger Temperaturen geeignet ist.
7.8 elektrisches Expansionsventil	Danfoss Electric Expansion Ventil. Kältemittelfluss mit Servokontrolle
7.9 Magnetventil	Japan Saginomiya & Danfoss
7.10 Flüssigkeitspiegel	Danfoss
7.11 Andere Zubehör	Alle mit berühmten Markenprodukten (rechtes Bild: Trockenfilter)
8. Heizsystem
8.1 Heizrohr	Nackte Drahttyp Nickel Chromlegierung Elektrisches Heizrohr
8.2 Kontrollmethode	Controller -Ausgangssignal durch SSR Festkörperrelais realisieren eine hohe genaue Nicht -Kontaktkontrolle
9. Controller- und Steuerkreiskontroller
9.1 Kontrollmethode	Regler.
	Details beziehen sich auf das Benutzerhandbuch.
	Rs -485, LAN -Port kann nur 1 davon auswählen
9.2 Hauptkomponenten für den Steuerteil	Steuerkreis mit berühmten Markenprodukten (rechter Bild ist elektromagnetischer Schalter)
9.3 Timer	(0 ~ 99999) Nicht-settierbar Taiwan Okdep-ls-ah3.3m
10. Schutzfunktion
1. Mit Probe Anti-Kondensation, Übertemperaturschutz (auch mit unabhängiger Schutzmechanismen)
2. 2. Kein Sicherungsschutzschalter
3.. Heizung Over-Temp. Schutzschalter
4. Kompressor Überladung, Überheizung
5. Kompressor hoher Niederdruckschutz
6. System über aktuelles Schutzgerät
11. Andere Zubehör
11.1 Standardkonfiguration	1.2 Schichten -Isolationsprobenregal.
	2. 2 Korken für Durchmesser 100 -mm -Testloch.
	3.. Operations- und Wartungshandbuch und Überwachungssoftware.
12. Betriebsbedingung
1. Umwelttemp. : 5 Grad -35 Grad
2. Relative Luftfeuchtigkeit: weniger als oder gleich 85%relativer RH
3. Atmosphärendruck: 80 kPa ~ 106 kPa
4. Weg von einer starken Schwingungsquelle
5. Stromquelle:
5. 1 380 v ac, 5 0 Hz drei Phase, Erdungswiderstand unter 4 Ω; Leistungskapazität: 7,0 kW
5.2 Proben Stromversorgungsanschluss annehmen Relaiskontaktregelmethode (Kontaktabschluss, wenn der Maschine normal ausgeführt wird, wenn Maschine unter Stopp oder Fehler, Kontaktschalterschaltschaltleistung ausgeschaltet ist, in den Schutzzustand läuft)
6. Frequenz: 50 Hz
7. Umweltluftqualitätsanforderung: Ohne Pulver mit hoher Dichte, einfaches Brennen, einfache explosive Luft oder Pulver, weg von einer starken elektromagnetischen Quelle
8. Vermeiden Sie Test oder Lagerung eines einfachen Brandes, einfacher Spreng-, Verflüchtigung und korrosiven Exemplaren.
9. Standard -Exemplar -Platzanforderung:
9,1 Probengewicht weniger als 80 kg\/m³
9.2 Ganze Probe dimensionlos als 2\/5 des inneren Kammervolumens, jede Schicht weniger als 2\/5 Fläche. Andernfalls wirkt sich die Kammerleistung oder den normalen Betrieb ernsthaft aus.
13. Ausrüstungs- und Inspektionsmethode
1. Fertigungsstandard Compliance: GB\/T 10586-2006 & gb\/t 10592-1989. Bitte Bemerkung: In GB\/T5170. 5-1996. Die Gleichmäßigkeit der Temperaturfeuchtigkeit bezieht sich auf unter Nichtlastzustand.
2. Inspektionsstandard Konformität: GB\/T5170. 2-1996, GB\/T5170. 5-1996.
